Tổng quan về sản phẩm

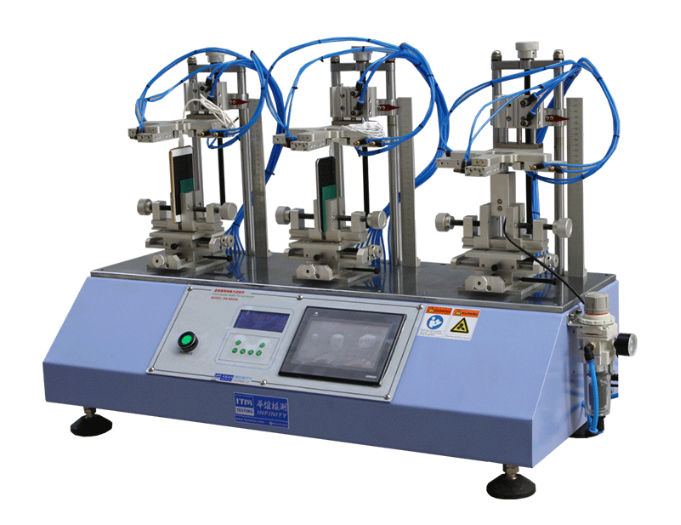

Máy kiểm tra lực bên đầu nối RS-8645A-3 được thiết kế để đánh giá độ bền cơ học và độ bền của cổng USB, đầu nối Type-C, giao diện sạc và các đầu nối điện tử khác được sử dụng trong điện thoại thông minh, máy tính bảng và thiết bị di động.
Bằng cách áp dụng lực tải bên có kiểm soát từ phía trước, phía sau, bên trái và bên phải, máy thử nghiệm mô phỏng ứng suất do chuyển động của cáp, tác động ngẫu nhiên và xử lý hàng ngày. Nó giúp các nhà sản xuất xác định các lỗi đầu nối tiềm ẩn trước khi sản phẩm ra thị trường.
Được trang bị ba trạm kiểm tra được điều khiển độc lập, RS-8645A-3 cho phép kiểm tra đồng thời nhiều mẫu, nâng cao hiệu quả trong việc phát triển sản phẩm, kiểm soát chất lượng và xác minh độ tin cậy.
Cách thức hoạt động
Mẫu thử được gắn chắc chắn trên một thiết bị cố định chuyên dụng trong khi bộ truyền động khí nén tác dụng một lực đặt trước lên đầu nối.
Người dùng có thể xác định hướng thử nghiệm, giá trị lực, thời gian dừng và số chu kỳ theo yêu cầu của sản phẩm. Trong quá trình thử nghiệm, hệ thống liên tục áp dụng tải trọng bên để mô phỏng ứng suất xảy ra khi cáp bị kéo, uốn cong hoặc chịu ngoại lực trong quá trình sử dụng hàng ngày.
Bằng cách theo dõi tình trạng của đầu nối trong suốt quá trình thử nghiệm, các kỹ sư có thể đánh giá tính toàn vẹn của cấu trúc, độ bền duy trì và độ bền lâu dài.
Các tính năng chính
- Ba trạm kiểm tra độc lập
Được trang bị ba trạm điều khiển độc lập, cho phép nhiều mẫu hoặc các điều kiện thử nghiệm khác nhau chạy đồng thời.
- Kiểm tra lực đa hướng
Hỗ trợ các hướng tải phía trước, phía sau, bên trái và bên phải để mô phỏng các tình huống ứng suất đầu nối trong thế giới thực.
- Lực kiểm tra có thể điều chỉnh
Phạm vi lực từ 500g đến 2kgf, với cài đặt lực tùy chỉnh có sẵn cho các yêu cầu thử nghiệm cụ thể.
- Chu kỳ kiểm tra có thể lập trình
Số chu kỳ có thể được đặt từ 1 đến 999.999, hỗ trợ cả xác minh ngắn hạn và kiểm tra độ bền dài hạn.
- Thời gian trễ có thể điều chỉnh
Độ trễ hành động có thể lập trình từ 0,1 đến 99,9 giây cho các tiêu chuẩn thử nghiệm và tình huống ứng dụng khác nhau.
- Thích hợp cho các loại đầu nối khác nhau
Tương thích với đầu nối USB, cổng Type-C, giao diện sạc, giắc cắm âm thanh và các đầu nối điện tử khác.
- Điều khiển khí nén ổn định
Yêu cầu nguồn khí nén được lọc để đảm bảo áp dụng lực nhất quán và kết quả thử nghiệm có thể lặp lại.
Các ứng dụng
RS-8645A-3 được sử dụng rộng rãi để xác minh độ bền của đầu nối và đánh giá độ bền cơ học trong các sản phẩm điện tử khác nhau, bao gồm:
-
✅Kiểm tra lực bên đầu nối USB
-
✅Kiểm tra độ bền cổng USB Type-C
-
✅Xác minh cường độ cổng sạc
-
✅Kiểm tra độ bền cơ học của giắc cắm âm thanh
-
✅Đánh giá độ tin cậy và duy trì đầu nối
-
✅Kiểm tra đầu nối điện thoại thông minh
-
✅Kiểm tra độ bền của đầu nối máy tính bảng
-
✅Kiểm soát chất lượng thiết bị điện tử cầm tay
-
✅Phát triển sản phẩm và xác nhận độ tin cậy
-
✅Chứng nhận và thử nghiệm trong phòng thí nghiệm
Thông sô ky thuật
| Tham số | Đặc điểm kỹ thuật |
|---|---|
| Mô hình | RS-8645A-3 |
| Trạm thử nghiệm | 3 trạm (Điều khiển độc lập) |
| Hướng kiểm tra | Trước, Sau, Trái, Phải |
| Lực lượng kiểm tra | 500g - 2kgf (Có thể tùy chỉnh) |
| Kiểm tra đột quỵ | 20 mm |
| Trì hoãn hành động | 0.1 - 99.9 giây |
| Bộ đếm | 1 - 999,999 chu kỳ |
| Kích thước mẫu | Điện thoại hoặc máy tính bảng 4–7 inch tiêu chuẩn (Có thể tùy chỉnh) |
| Kích thước máy | 1000 × 460 × 750 mm |
| Trọng lượng | Xấp xỉ 95kg |
| Cung cấp không khí | Khí nén lọc ≥0,7MPa |
| Điện nguồn | Điện xoay chiều 220V, 50Hz, 5A |
Những câu hỏi thường gặp
- Kiểm tra lực bên đầu nối là gì?
Kiểm tra lực bên của đầu nối đánh giá mức độ chịu được tải trọng bên xảy ra trong quá trình sử dụng bình thường, chuyển động của cáp hoặc các tác động ngẫu nhiên.
- Những đầu nối nào có thể được kiểm tra?
Hệ thống có thể được sử dụng cho USB, USB Type-C, cổng sạc, giắc cắm âm thanh và các thiết kế đầu nối tùy chỉnh khác.
- Lực kiểm tra có thể được điều chỉnh không?
Đúng. Cài đặt lực tiêu chuẩn nằm trong khoảng từ 500g đến 2kgf và các cấu hình tùy chỉnh có sẵn theo yêu cầu.
- Cả ba trạm có thể hoạt động độc lập không?
Đúng. Mỗi trạm có thể được điều khiển riêng biệt, cho phép các điều kiện thử nghiệm khác nhau chạy đồng thời.
- Cần cung cấp không khí gì?
Máy yêu cầu nguồn khí nén sạch ít nhất 0.7MPa sau khi lọc thích hợp.
- Đồ đạc có thể được tùy chỉnh không?
Đúng. Đồ đạc tùy chỉnh có thể được thiết kế theo kích thước và cấu trúc của sản phẩm của khách hàng.
Yêu cầu báo giá
Bạn đang tìm kiếm một giải pháp đáng tin cậy để kiểm tra độ bền cơ học và độ bền cơ học của đầu nối?
Liên hệ với ITM-LAB để thảo luận về các yêu cầu thử nghiệm của bạn, yêu cầu thông số kỹ thuật chi tiết hoặc nhận báo giá tùy chỉnh cho Máy kiểm tra lực bên đầu nối RS-8645A-3.
Đội ngũ kỹ sư của chúng tôi có thể cung cấp các giải pháp thử nghiệm và tùy chỉnh thiết bị cố định phù hợp với thiết kế đầu nối cụ thể và ứng dụng sản phẩm của bạn.
Máy kiểm tra lực bên đầu nối RS-8645A-3 có thể được sử dụng để thực hiện đánh giá độ bền cơ học của đầu nối và tải bên dựa trên các tiêu chuẩn công nghiệp thường được tham chiếu và các yêu cầu về độ tin cậy cụ thể của khách hàng, bao gồm:
• ✅IEC 60512 - Đầu nối cho thiết bị điện tử: Thử nghiệm và đo lường
• ✅EIA-364 - Quy trình kiểm tra đầu nối điện và ổ cắm
• ✅Yêu cầu về độ tin cậy cơ học của đầu nối USB
• ✅Độ bền của đầu nối USB Type-C và xác minh độ bền cơ học
• ✅Tiêu chuẩn xác nhận độ tin cậy dành riêng cho nhà sản xuất
• ✅Thông số kỹ thuật kiểm tra chất lượng và độ tin cậy của sản phẩm bên trong
Lực thử nghiệm, số chu kỳ, thời gian dừng và cấu hình cố định có thể được điều chỉnh để đáp ứng các thiết kế đầu nối và yêu cầu thử nghiệm khác nhau.
