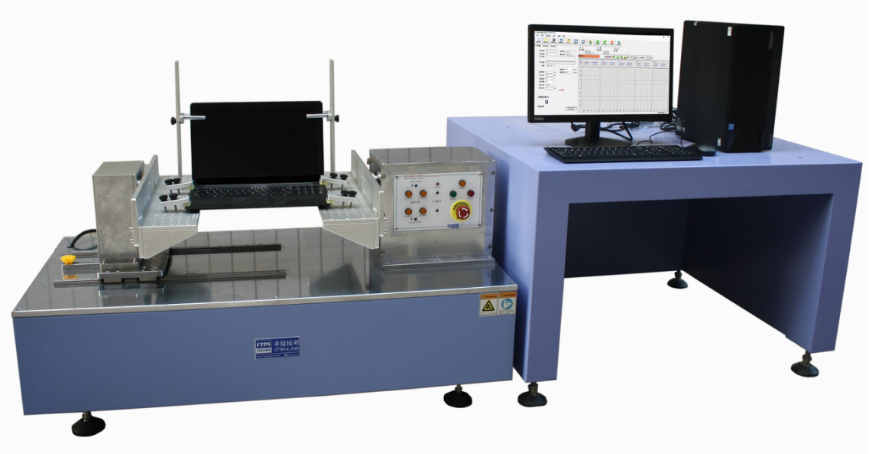

Máy kiểm tra mô-men xoắn bản lề máy tính xách tay RS-6300T-H
Tổng quan về sản phẩm
Máy kiểm tra mô-men xoắn bản lề máy tính xách tay RS-6300T-H được thiết kế để đo mô-men xoắn và kiểm tra độ bền của bản lề máy tính xách tay, bản lề máy tính bảng, cụm màn hình và các bộ phận quay khác. Nó đánh giá chính xác mô-men xoắn đóng mở, phân rã mô-men xoắn và tuổi thọ bản lề để hỗ trợ phát triển sản phẩm, kiểm soát chất lượng và xác minh độ tin cậy.
Cách thức hoạt động
RS-6300T-H sử dụng hệ thống điều khiển điều khiển bằng servo để mô phỏng các chuyển động đóng mở lặp đi lặp lại dưới các góc, tốc độ và số chu kỳ đặt trước.
Trong quá trình thử nghiệm, hệ thống liên tục ghi lại các giá trị mô-men xoắn và tự động tạo đường cong góc mô-men xoắn và đường cong phân rã mô-men xoắn. Các kỹ sư có thể đánh giá hiệu suất bản lề, tính nhất quán trong hoạt động và độ bền lâu dài dựa trên dữ liệu kiểm tra thời gian thực.
Tất cả các thông số kiểm tra có thể được cấu hình thông qua nền tảng phần mềm dựa trên Windows và được lưu trữ để sử dụng trong tương lai.
Các tính năng chính
Đo mô-men xoắn chính xác
Được trang bị cảm biến mô-men xoắn có độ chính xác cao có khả năng đo cả mô-men xoắn theo chiều kim đồng hồ và ngược chiều kim đồng hồ với độ lặp lại tuyệt vời.
Kiểm tra vòng đời bản lề
Mô phỏng các thao tác đóng mở dài hạn để đánh giá độ bền và tuổi thọ của bản lề.
Phân tích phân rã mô-men xoắn
Tự động ghi lại sự thay đổi mô-men xoắn trong suốt quá trình thử nghiệm và tạo đường cong phân rã mô-men xoắn để đánh giá độ bền.
Kiểm tra hoàn toàn có thể lập trình
Người dùng có thể thoải mái thiết lập:
-
Góc kiểm tra
-
Tốc độ quay
-
Số chu kỳ
-
Thời gian giữ
-
Khoảng thời gian
để phù hợp với điều kiện sử dụng sản phẩm thực tế.
Tự động đánh giá đạt/không đạt
Giới hạn trên và dưới có thể được đặt trước. Phần mềm tự động xác định xem kết quả thử nghiệm có đáp ứng các thông số kỹ thuật hay không.
Hiển thị đường cong thời gian thực
Màn hình:
-
Mô-men xoắn so với đường cong góc
-
Mô-men xoắn so với đường cong thời gian
-
Đường cong phân rã mô-men xoắn
để phân tích hiệu suất chi tiết.
Khả năng giám sát từ xa
Hỗ trợ giao tiếp mạng RJ45 để vận hành, giám sát và quản lý dữ liệu từ xa.
Lưu trữ dữ liệu tự động
Tất cả dữ liệu và báo cáo thử nghiệm được lưu tự động và có thể được xuất để ghi lại chất lượng và truy xuất nguồn gốc.
Các ứng dụng tiêu biểu
1. Kiểm tra bản lề máy tính xách tay
Đánh giá tính nhất quán của mô-men xoắn đóng mở, độ bền và sự phân rã mô-men xoắn của bản lề máy tính xách tay.
2. Kiểm tra thiết bị máy tính bảng
Đo hiệu suất quay và tuổi thọ của bản lề máy tính bảng và cấu trúc gấp.
3. Bản lề màn hình & hiển thị
Kiểm tra hiệu suất mô-men xoắn của màn hình LCD, màn hình công nghiệp và cụm màn hình có thể điều chỉnh.
4. Điện tử tiêu dùng
Thích hợp cho:
-
Trình đọc sách điện tử
-
Thiết bị đầu cuối di động
-
Màn hình điện tử
-
Thiết bị có thể gập lại
5. Các thành phần quay cơ khí
Đánh giá độ bền và khả năng chống quay của các cơ cấu bản lề và trục khác nhau.
Lợi ích cho các nhà sản xuất
Cải thiện độ tin cậy của sản phẩm
Xác định độ mòn bản lề, sự suy giảm mô-men xoắn và hỏng hóc cơ học trước khi sản phẩm được tung ra thị trường.
Giảm yêu cầu bảo hành
Kiểm tra độ bền của bản lề trong điều kiện sử dụng nhiều lần và ngăn ngừa hỏng hóc sớm.
Tăng tốc phát triển sản phẩm
Cung cấp dữ liệu mô-men xoắn định lượng để xác nhận và tối ưu hóa thiết kế.
Đảm bảo tính nhất quán trong sản xuất
Giám sát các biến thể hiệu suất bản lề trên các lô sản xuất khác nhau.
Thông sô ky thuật
| Mục | Đặc điểm kỹ thuật |
|---|---|
| Mô hình | RS-6300T-H |
| Khu vực thử nghiệm | 450 × 550 mm |
| Mô-men xoắn cực đại | 20 N·m |
| Độ chính xác mô-men xoắn | ≤ ±0,5% FS |
| Độ phân giải mô-men xoắn | 0,001 N·m |
| Độ phân giải góc | 0,001 ° |
| Góc quay | ±80 ° |
| Giữ / Khoảng thời gian | 0–9999 giây |
| Chu kỳ kiểm tra | 1–9.999.999 |
| Tốc độ kiểm tra | 60–150.000 ° / phút |
| Giao tiếp | Giám sát từ xa RJ45 |
| Kích thước | 1250 × 611 × 1000 mm |
| Trọng lượng | 125 kg |
| Điện nguồn | AC220V, 50Hz, 5A |
Tiêu chuẩn tuân thủ và tham khảo
RS-6300T-H có thể được sử dụng cho các yêu cầu kiểm tra độ bền và mô-men xoắn của bản lề được tham chiếu trong:
-
✅Thử nghiệm môi trường IEC 60068
-
✅IEC 60512 Kiểm tra độ bền cơ học
-
✅Quy trình độ tin cậy cơ học ĐTM
-
✅Tiêu chuẩn độ tin cậy của bản lề dành riêng cho nhà sản xuất
-
✅Chương trình xác nhận độ bền điện tử tiêu dùng
Đồ đạc và quy trình thử nghiệm có thể được tùy chỉnh theo thông số kỹ thuật của khách hàng.
Yêu cầu báo giá
Bạn đang tìm kiếm một giải pháp đáng tin cậy để kiểm tra bản lề máy tính xách tay, đo mô-men xoắn hoặc xác minh độ bền?
Liên hệ với ITM-LAB ngay hôm nay để tìm hiểu thêm về Máy kiểm tra mô-men xoắn bản lề máy tính xách tay RS-6300T-H và nhận giải pháp kiểm tra tùy chỉnh.
Những sản phẩm nào có thể được kiểm tra với RS-6300T-H?
Máy phù hợp với máy tính xách tay, máy tính bảng, màn hình, thiết bị có thể gập lại, bản lề màn hình và các thành phần quay khác.
Nó có thể thực hiện kiểm tra độ bền lâu dài không?
Đúng. Hệ thống hỗ trợ lên đến 9.999.999 chu kỳ thử nghiệm để kiểm tra tuổi thọ bản lề và xác minh độ tin cậy.
Kiểm tra phân rã mô-men xoắn là gì?
Kiểm tra phân rã mô-men xoắn đo lường cách mô-men xoắn bản lề thay đổi sau các chu kỳ đóng mở lặp đi lặp lại, giúp các kỹ sư đánh giá độ mòn và tuổi thọ.
Máy có tự động tạo báo cáo thử nghiệm không?
Đúng. Phần mềm tự động ghi lại dữ liệu thử nghiệm, tạo đường cong và tạo báo cáo có thể in được.
Điều kiện kiểm tra có thể được tùy chỉnh không?
Đúng. Tốc độ, góc, chu kỳ, thời gian giữ và tiêu chí đạt/không đạt đều có thể được cấu hình theo yêu cầu của khách hàng.
