10–50 kN Công suất máy | Cảm biến tải có thể thay thế | Lớp 0.5
ITM-LAB RS-8000 là máy kiểm tra đa năng hai cột được thiết kế cho các thử nghiệm kéo, nén, uốn và các thử nghiệm cơ học khác trên vật liệu và linh kiện.
Hệ thống có công suất máy từ 10–50 kN, hỗ trợ các cảm biến tải có thể thay thế cho các yêu cầu lực khác nhau, bao gồm các ứng dụng lực thấp sử dụng cảm biến 100 N–2 kN.
Với tay cầm chuyên dụng cho ứng dụng, tùy chọn máy đo độ giãn và phần mềm điều khiển bằng máy tính, ITM-LAB cung cấp cấu hình kiểm tra hoàn chỉnh dựa trên mẫu vật của bạn, phạm vi lực yêu cầu và tiêu chuẩn kiểm tra áp dụng. Yêu cầu cấu hình & Báo giá
Các tính năng chính
- Đo lực lớp 0.5
Hiệu suất đo lường lớp 0.5, với cảm biến lực được lựa chọn dựa trên lực lượng làm việc dự kiến và phạm vi đo yêu cầu.
- Load Cell có thể thay thế
Công suất cảm biến có sẵn dao động từ 100 N đến 50 kN, cho phép cùng một nền tảng thử nghiệm đáp ứng các yêu cầu lực khác nhau.
- AC Servo Drive & Khung hai cột
Cấu trúc hai cột và bộ truyền động servo AC cung cấp chuyển động đầu chéo có kiểm soát cho các thử nghiệm cơ học.
- Phần mềm Grips & Testing có thể cấu hình
Đồ gá có thể thay thế, dụng cụ tùy chỉnh và phần mềm điều khiển bằng máy tính hỗ trợ các vật liệu, phương pháp kiểm tra và yêu cầu báo cáo khác nhau.
Thông số kỹ thuật
RS-8000 có nhiều loại dung lượng máy, cảm biến tải và cấu hình không gian thử nghiệm khác nhau.
Tùy chọn tốc độ kiểm tra phụ thuộc vào cấu hình máy đã chọn.
Ghi chú kỹ thuật: Công suất máy và phạm vi đo cảm biến tải là các thông số kỹ thuật khác nhau. Phạm vi đo thực tế cần được xác nhận theo cảm biến đã chọn và điều kiện hiệu chuẩn áp dụng.
Ứng
dụng thử nghiệm
RS-8000 hỗ trợ nhiều bài kiểm tra cơ học thông qua các thiết bị thay thế và cấu hình phần mềm.
Kiểm tra độ kéo
Đo lực kéo, lực đứt, độ bền kéo và độ giãn dài trong nhựa, cao su, kim loại, dây, cáp và vật liệu kỹ thuật.
Kiểm tra nén
Đánh giá lực nén, biến dạng và hành vi nén bằng cách sử dụng các tấm nén phù hợp.
Kiểm tra uốn cong
Hỗ trợ uốn ba điểm và các phương pháp uốn khác sử dụng thiết bị uốn chuyên dụng.
ứng dụng kiểm thử bổ sung
-
Kiểm tra bong tróc: Băng keo, vật liệu liên kết, màng và lớp laminate.
-
Kiểm tra rách: Cao su, elastomer, màng và vật liệu linh hoạt.
-
Kiểm tra cắt: Vật liệu, mối nối và linh kiện sử dụng dụng cụ chuyên dụng cho từng ứng dụng.
Tay cầm, Phụ kiện & Phụ kiện
Lựa chọn thiết bị phù hợp giúp duy trì sự thẳng hàng của mẫu, giảm trượt và đạt kết quả kiểm tra đáng tin cậy.
ITM-LAB cung cấp các thiết bị cố định có thể thay thế và phù hợp với ứng dụng cho các vật liệu, hình dạng mẫu và phương pháp kiểm tra khác nhau.
>
Cấu hình cảm biến tải linh hoạt
Công suất máy và phạm vi đo lực thực tế không giống nhau.
Vídụ, một máy 50 kN có thể được cấu hình với cảm biến tải dung lượng thấp hơn để kiểm tra các mẫu có lực gãy tương đối nhỏ.
Các tùy chọn cảm biến tải có sẵn dao động từ 100 N đến 50 kN, tùy thuộc vào cấu hình máy đã chọn.
Cảm biến phù hợp nên được lựa chọn dựa trên lực lượng lao động dự kiến, độ chính xác đo yêu cầu và tiêu chuẩn kiểm tra áp dụng.
Máy đo độ giãn cũng có thể được cấu hình khi cần đo biến dạng mẫu trực tiếp.
mềm kiểm thử & Phân tích dữ liệu
RS-8000 sử dụng phần mềm kiểm tra điều khiển bằng máy tính để thực thi kiểm tra, thu thập dữ liệu và phân tích kết quả.
>
Thiết lập thử nghiệm
Cấu hình phương pháp thử, kích thước mẫu, tốc độ kiểm tra và các thông số áp dụng.
Giám sát theo thời gian thực
Ghi lại dữ liệu lực và độ dịch chuyển xuyên suốt bài kiểm tra, với hiển thị đường cong đồ họa.
Phân tích kết quả
Tùy thuộc vào phương pháp kiểm tra và cấu hình hệ thống, các kết quả có thể bao gồm:
-
Lực tối đa và lực đứt
-
Độ bền kéo và độ giãn dài
-
Kết quả nén và uốn cong
-
Lực bóc và xé
-
Đường cong lực–dịch chuyển
-
Đường cong ứng suất–biến dạng
-
Đánh giá đậu / rớt
Báo cáo kiểm tra
Phần mềm hỗ trợ ghi dữ liệu kiểm tra, phân tích đường cong và tạo báo cáo.
Giaodiện phần mềm đa ngôn ngữ có sẵn cho các môi trường vận hành khác nhau.
chuẩn kiểm tra được hỗ trợ
RS-8000 có thể được cấu hình để thực hiện các bài kiểm tra cơ học theo các quy trình ASTM, ISO và GB/T liên quan.
Tương thích tiêu chuẩn
Hệ thống kiểm tra hoàn chỉnh nên được cấu hình theo phiên bản tiêu chuẩn áp dụng, hình học mẫu, phương pháp đo yêu cầu và các thiết bị phù hợp.

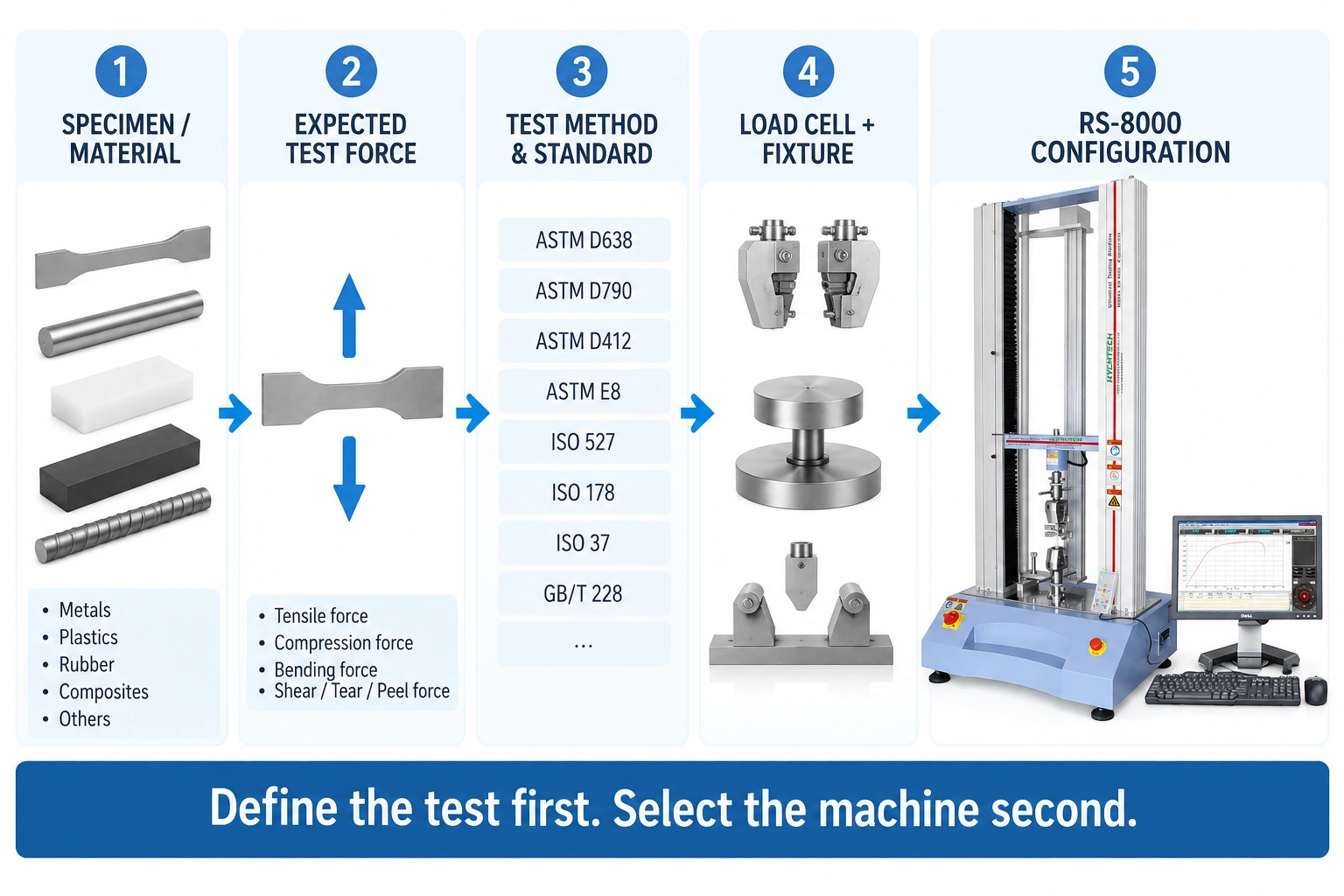

Cách chọn cấu hình RS-8000 phù hợp
Hệ thống kiểm tra phù hợp nên phù hợp với mẫu vật, lực lượng lao động dự kiến, phương pháp kiểm tra và kết quả yêu cầu—không chỉ đơn thuần là công suất máy cao nhất có thể.
>
Trước khi hoàn tất cấu hình, hãy cân nhắc:
-
Mẫu: Vật liệu, kích thước và hình học.
-
Lực dự kiến: Lực thử tối đa và phạm vi đo yêu cầu.
-
Phương pháp kiểm tra: Kéo, nén, uốn, bóc da, xé hoặc cắt.
-
Tiêu chuẩn kiểm tra: ASTM, ISO, GB/T hoặc quy trình nội bộ.
-
Đồ gá & Phụ kiện: Tay cầm, cảm biến tải và cảm biến giãn phù hợp.
-
Không gian thử nghiệm: Chiều dài mẫu, độ biến dạng dự kiến và kích thước gá.
Cấu hình hệ thống kiểm thử cho ứng dụng của bạn
ITM-LAB cung cấp nhiều hơn một máy kiểm tra đa năng. Đội ngũ của chúng tôi có thể hỗ trợ lựa chọn công suất máy, đối chiếu cảm biến tải, thiết bị tùy chỉnh, cấu hình phần mềm, lắp đặt và đào tạo vận hành.
Để giúp chúng tôi đề xuất cấu hình RS-8000 phù hợp, vui lòng cung cấp:
Gửi cho chúng tôi chi tiết mẫu thử và yêu cầu kiểm tra của bạn. Chúng tôi sẽ hỗ trợ cấu hình hệ thống kiểm tra RS-8000 phù hợp cho ứng dụng của bạn.
Tôi nên chọn dung tích nào cho RS-8000?
Chọn công suất máy dựa trên lực thử tối đa dự kiến và phạm vi đo yêu cầu. Máy có dung lượng cao hơn không tự động phù hợp hơn với mọi mẫu vật.
Liệu một máy RS-8000 50 kN có thể thực hiện kiểm tra lực thấp không?
Đúng vậy. Máy 50 kN có thể được trang bị cảm biến tải dung lượng thấp hơn, như 100 N, 500 N, 1 kN hoặc 2 kN, phù hợp với các ứng dụng lực thấp.
Phạm vi đo thực tế có thể sử dụng phụ thuộc vào cảm biến được chọn và điều kiện hiệu chuẩn của nó.
RS-8000 có thể thực hiện cả kiểm tra kéo và nén không?
Đúng vậy. Cùng một máy có thể thực hiện kiểm tra kéo và nén bằng các thiết bị và phương pháp phần mềm phù hợp. Kiểm tra uốn, bóc da, rách và cắt cũng có thể được hỗ trợ thông qua các cấu hình phù hợp.
ITM-LAB có thể cung cấp thiết bị đặt theo yêu cầu không?
Đúng vậy. Đồ gá tùy chỉnh có thể được phát triển theo hình dạng mẫu, phương pháp thử và lực dự kiến. Ảnh mẫu, kích thước hoặc bản vẽ giúp xác định thiết kế phù hợp.
Tôi có cần thiết bị kéo giãn không?
Cóthể cần thiết phải sử dụng máy co giãn khi tiêu chuẩn áp dụng quy định đo biến dạng trực tiếp hoặc khi độ dịch chuyển đầu ngang không đủ cho kết quả mong muốn.
RS-8000 có hỗ trợ kiểm tra ASTM và ISO không?
RS-8000 có thể hỗ trợ nhiều phương pháp kiểm tra cơ học ASTM và ISO. Việc tuân thủ một quy trình cụ thể phụ thuộc vào cấu hình máy hoàn chỉnh và phiên bản tiêu chuẩn áp dụng.
