"Chúng ta cần một buồng nhiệt độ và độ ẩm 408 L."
Đó là điểm khởi đầu phổ biến cho một RFQ. Nhưng 408 L lại cho chúng ta biết rất ít về việc liệu buồng có thực sự đủ lớn hay không.
lấy một bộ điều khiển có kích thước 420 × 300 × 180 mm. Một thiết bị trông nhỏ so với không gian làm việc dung tích 408 L. Đặt bốn cái lên giá đỡ, thêm dây nguồn, cặp nhiệt điện và khoảng trống quanh đường hồi khí, thì câu hỏi về kích thước sẽ thay đổi hoàn toàn.
Có một vấn đề khác. Nếu bốn bộ điều khiển này được cấp nguồn và phát ra 450 W trong quá trình thử nghiệm nhiệt độ thấp, không còn là mối quan tâm duy nhất về không gian làm việc. Khả năng làm lạnh dưới tải trọng cũng rất quan trọng.
Volume Chamber là một số danh mục hữu ích. Nó không phải là một thông số về tải trọng.
Sự khác biệt đó quan trọng nếu bạn so sánh buồng môi trường nhỏ gọn
Hướng dẫn này so sánh các kích thước buồng môi trường phổ biến từ góc độ mua sắm thực tiễn và kỹ thuật: điều gì thực sự thay đổi khi buồng lớn hơn, điều gì nên khiến bạn chuyển kích thước lên một cỡ, và những gì buồng lớn hơn không giải quyết được.
100L so với 225L so với 408L so với 800L so với 1000L: So sánh nhanh
Không có quy tắc cố định nào gán một sản phẩm cụ thể cho một thể tích buồng cụ thể. Tuy nhiên, sự so sánh này vẫn hữu ích như bước sàng lọc đầu tiên.
Câu hỏi quan trọng không phải là:
Buồng nào lớn hơn?
Nó là:
Yêu cầu kiểm tra nào buộc bạn phải chuyển sang kích thước tiếp theo?
Lít cho biết thể tích. Họ không nói bạn có phù hợp hay không.
dung tích danh định của một buồng dựa trên thể tích bên trong của nó:
Chiều rộng bên trong × Chiều cao bên trong × Độ sâu bên trong
Con số đó rất hữu ích. Nó cho phép bạn phân biệt buồng đạn phân khúc 100 L với hệ thống 408 L hoặc 1000 L.
Nhưng phép tính này che giấu một điều quan trọng: shape.
Một không gian làm việc cao, hẹp và không gian làm việc rộng, nông có thể có thể tích tương tự trong khi chấp nhận các sản phẩm rất khác nhau.
Giả sử DUT của bạn là một cụm điện tử cao được gắn thẳng đứng. Chiều cao bên trong có thể quyết định liệu buồng có hoạt động hay không.
Thay thế bằng một tấm gá rộng và chiều rộng trở thành kích thước giới hạn.
Cả hai vấn đề này đều không hiển thị qua chỉ số lít.
Để lựa chọn kích thước buồng môi trường nghiêm túc, hãy chuyển từ:
408 L
to:
Internal W × H × D
càng sớm càng tốt.
Khía cạnh mà người mua thường quên: Cửa mở
Còn một điều nữa: cửa.
Internal dimensions cho bạn biết liệu DUT đã tải có thể tồn tại bên trong không gian làm việc hay không.
Cửa mở sẽ cho bạn biết liệu bạn có thể đưa nó đến đó hay không.
Ví dụ:
Đồ gá tải: 700 × 650 × 600 mm
Trên lý thuyết, vẫn có chỗ.
Nhưng nếu khả năng mở cửa có thể sử dụng chỉ là:
600 × 700 mm
khái niệm tải có thể đã gặp vấn đề.
Điều này đặc biệt quan trọng đối với các giá cứng, bộ pin và các sản phẩm không thể xoay tự do trong quá trình tải.
100L so với 225L: Khi Nhỏ Bắt Đầu Chật Đổ
buồng môi trường
Hãy tưởng tượng một cảm biến nhỏ, cụm đầu nối, PCB, mô-đun điện tử hoặc mẫu vật liệu được gắn vào một thiết bị đơn giản.
Nếu sản phẩm có khoảng trống rộng và bài kiểm tra chỉ cần vài dây cáp, thì việc mua vài trăm lít không gian làm việc chưa sử dụng sẽ không có giá trị kỹ thuật.
Tình hình thay đổi khi phòng bắt đầu cảm thấy chật chội.
Và "đông đúc" không chỉ đơn giản là DUT chạm vào tường.
Buồng 100 L vẫn có thể đóng bình thường nhưng vẫn để lại không gian kém cho giá đỡ, đi dây cáp, cặp nhiệt điện, nhiều DUT hoặc lưu thông không khí.
Đây là lúc việc chuyển sang
Dung tích bổ sung không có giá trị vì 225 L vốn dĩ tốt hơn 100 L. Nó có giá trị nếu giải quyết được một ràng buộc tải cụ thể.
Một cách thực tế để đánh giá bước từ 100 L lên 225 L là:
DUT có vừa không?
Nếu có:
DUT và bộ gá có vừa không?
Then:
Chúng có vừa vặn mà không làm tắc đường dẫn không khí không?
Và cuối cùng:
Thiết lập có dễ dàng được tải, đi dây và bảo trì không?
Nếu câu trả lời bắt đầu chuyển thành "chỉ vừa đủ", thì buồng nhỏ hơn có lẽ không còn đủ biên độ làm việc nữa.
Ngược lại, một DUT thực sự nhỏ trong một thiết bị đơn giản không tự động trở thành bài kiểm tra tốt hơn vì nó được đặt trong buồng 225 L.
225L so với 408L: Bước tiến quan trọng
Đối với nhiều phòng thí nghiệm điện tử và linh kiện, việc so sánh giữa 225 L và 408 L thú vị hơn.
Buồng 225 L có thể xử lý thoải mái một cụm lắp ráp.
Sau đó kế hoạch kiểm thử sẽ thay đổi:
Chúng ta cần bốn mẫu mỗi lần chạy.
Hoặc:
Khách hàng yêu cầu sản phẩm được lắp đặt theo hướng hoạt động thực tế.
Hoặc:
Chúng tôi đã thêm một thiết bị thép không gỉ và một số kết nối có điện.
Giờ đây vấn đề không còn là liệu một sản phẩm có phù hợp
hay không.Vấn đề là liệu thiết lập kiểm thử complete có phù hợp hay không.
Đó là điểm mà một buồng môi trường
Không gian làm việc bổ sung có thể cung cấp nhiều khoảng trống thiết bị, nhiều tùy chọn tải hơn, dễ dàng đi dây cáp hơn và có thêm không gian xung quanh các mẫu vật.
Nó cũng có thể làm cho một buồng linh hoạt hơn khi phòng thí nghiệm R&D xử lý nhiều nhóm sản phẩm thay vì một DUT cố định.
Nhưng không có lợi ích nào trong số đó được đảm bảo bởi con số 408.
Bạn vẫn cần kiểm tra kích thước bên trong thực tế và cách sắp xếp tải.
Đây là lý do:
225 L → 408 L
nên là một quyết định kỹ thuật, không chỉ đơn giản là mục tiếp theo trong danh mục.
Ví dụ 90.7L: Tại sao volume DUT có thể gây hiểu lầm cho bạn
Đây là lúc kích thước dựa trên lít bắt đầu bị phân vỡ.
Giả sử một dự án điện tử ô tô có bốn bộ điều khiển giống hệt nhau.
Mỗi DUT đo lường:
420 × 300 × 180 mm
Số học thì dễ.
Đối với một DUT:
420 × 300 × 180 mm = 22,68 L
Đối với bốn DUT:
22.68 × 4 = 90.72 L
Thật dễ để suy luận:
Bốn sản phẩm chỉ chiếm khoảng 91 L. Do đó, một buồng 225 L là đủ.
Kết luận đó còn quá sớm.
Những bộ
Bây giờ thêm rack.
Thêm khoảng cách giữa các bộ điều khiển.
Thêm đầu nối nguồn và tín hiệu.
Thêm bán kính uốn cáp.
Add thermocouple.
Để quyền truy cập cho quá trình cài đặt.
Để lộ đường tuần hoàn không bị cản trở.
Kiểm tra xem toàn bộ giá đỡ có thể đi qua cửa không.
Bây giờ thêm hai thông tin nữa:
Tổng dung tích dut + khối lượng vật đè: 32 kg
Tính toán 90,72 L ban đầu chưa bị sai về mặt toán học.
Nó đơn giản là ngừng trả lời câu hỏi kỹ thuật.
90,7 L sản phẩm không đạt yêu cầu 90,7 L buồng đạn.
Tỷ lệ thể tích DUT trên buồng có thể hữu ích để loại bỏ buồng có kích thước nhỏ hơn rõ ràng. Ủy ban không thể phê duyệt cấu hình buồng cuối cùng.
Để biết giải thích sâu hơn về lớp vỏ đã nạp, khoảng cách DUT và luồng khí, hãy xem hướng dẫn của chúng tôi về Cách kích thước buồng thử nghiệm môi trường cho DUT của bạn.

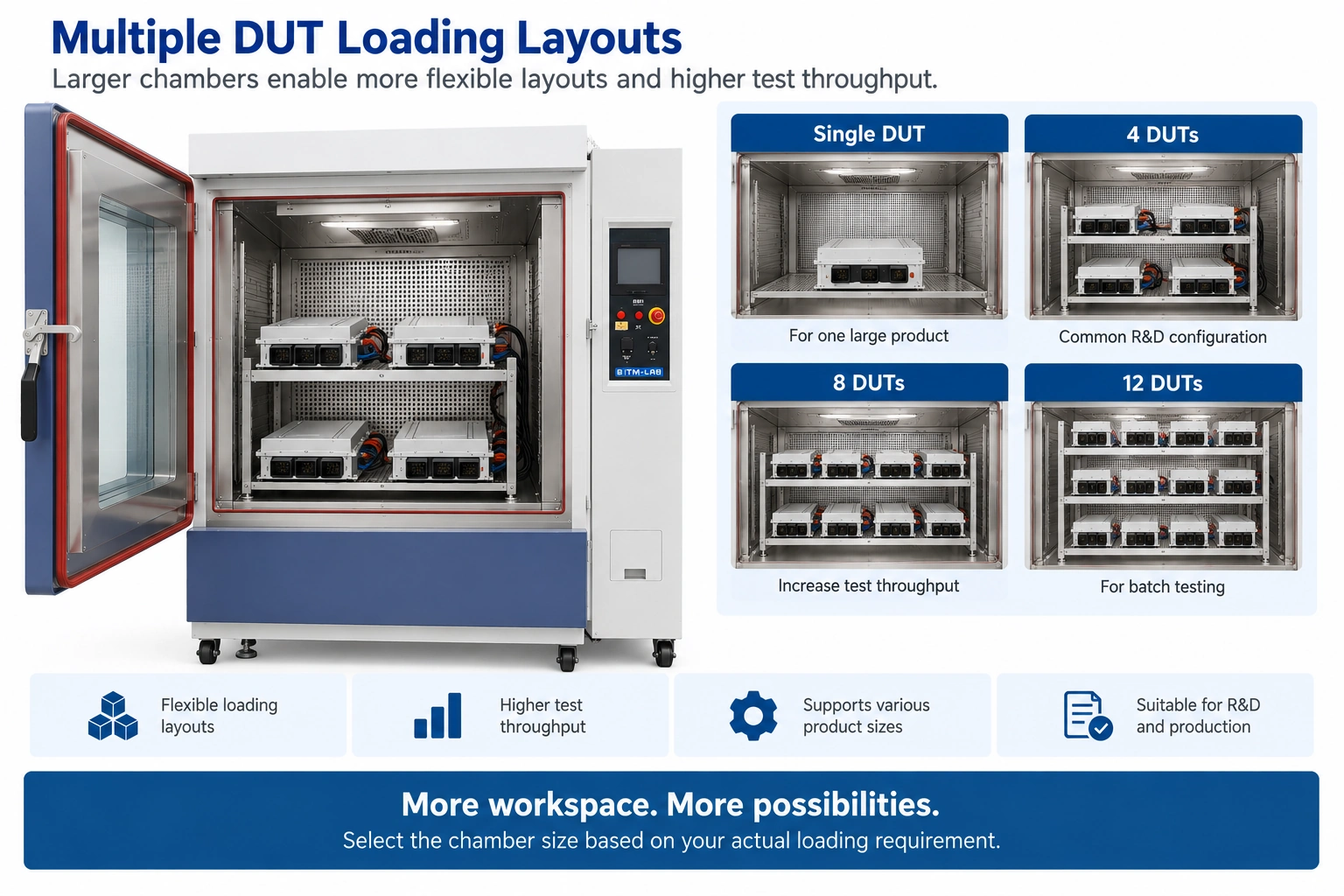

408L so với 800L: Vấn đề là kích thước hay thông lượng?
Khi bạn đạt được quyết định
Đôi khi DUT đơn giản là quá lớn.
Nhưng không phải lúc nào cũng vậy.
Một trong những lý do mạnh nhất để cân nhắc buồng 800 L là
Giả sử một hồ sơ thử nghiệm môi trường mất 48 giờ.
Nếu cấu trúc nạp 408 L đã được xác thực chứa bốn DUT, bạn có thể kiểm tra bốn mẫu vật mỗi 48 giờ.
Nếu một buồng 800 L được cấu hình đúng cách có thể chứa tám mẫu vật trong cùng một điều kiện yêu cầu, không gian làm việc lớn hơn có thể giảm số lần chạy thử nghiệm.
Điều đó có thể quan trọng hơn kích thước vật lý của bất kỳ sản phẩm riêng lẻ nào.
Nhưng bạn không thể giả định:
2× thể tích buồng = 2× dung tích mẫu
vậtLoading không mở rộng gọn gàng như vậy.
Mười hai DUT giống hệt nhau có thể được sắp xếp trong một lớp rộng, phân bố trên nhiều kệ hoặc gắn vào giá đỡ chuyên dụng.
Số lượng sản phẩm không thay đổi.
Chiều rộng, chiều cao, độ sâu và đường dẫn khí cần thiết.
Vì lý do này, một bản phác thảo tải đơn giản thường hữu ích hơn khi chọn buồng so với một phép tính dung lượng khác.
Khi nào một buồng môi trường 1000L thực sự có ý nghĩa?
A 1000 L buồng môi trường bắt đầu có ý nghĩa khi có nhu cầu thực sự về không gian làm việc bổ sung.
Có thể là:
- một sản phẩm tích hợp lớn,
- a thiết bị hoặc giá đỡ đáng kể,
- multiple large specimens,
- a số lượng mẫu vật cao,
- hoặc một dòng sản phẩm với các chiều tương lai được xác định rõ ràng.
Không có gì sai khi cho phép biên mở rộng hợp lý.
Vấn đề là sử dụng kích thước buồng làm bảo hiểm trước một tương lai chưa xác định.
"Chúng ta cần 408 L hôm nay, nhưng hãy mua 1000 L phòng khi cần thứ lớn hơn sau này."
Có thể. Nhưng "lớn hơn" là gì?
Nếu thế hệ sản phẩm tiếp theo dự kiến sẽ tăng chiều rộng từ 450 mm lên 700 mm, đó là thông tin kỹ thuật hữu ích.
Nếu kế hoạch thử nghiệm dự kiến tăng từ bốn lên mười hai mẫu mỗi lẻ, điều đó cũng rất hữu ích.
Nếu không ai biết DUT trong tương lai sẽ như thế nào, dung lượng bổ sung có thể sẽ trở thành không gian làm việc không sử dụng.
Buồng lớn hơn cũng ảnh hưởng đến quyết định lắp đặt rộng hơn: diện tích máy, tiện ích, yêu cầu sưởi ấm và làm lạnh, cũng như công thái học về tải trọng đều đáng được xem xét.
Lớn hơn hữu ích khi bài kiểm tra cần lớn hơn.
Không chỉ vì có lớn hơn.
buồng lớn hơn không tự động cho bạn khả năng kiểm tra tốt hơn
Workspace và hiệu suất buồng có liên quan, nhưng không phải là cùng một thứ.
Thực ra có ba câu hỏi khác nhau.
1. Không gian
Liệu toàn bộ thiết lập có vừa không?
Bao gồm:
DUT kích thước · Số lượng · Giá đỡ / giá đỡ · Hướng tải trọng · Mở cửa · Khoảng cách lưu lượng không khí
2. Khối lượng nhiệt
Buồng phải làm nóng hoặc làm mát bao nhiêu vật liệu?
Bao gồm:
DUT mass + mass fixture
A bộ phận kim loại 40 kg và vỏ nhựa 5 kg có thể chiếm thể tích tương tự. Chúng sẽ không phản ứng với sự chuyển đổi nhiệt độ theo cùng một cách.
3. Tải Nhiệt Trực Tiếp
DUT có tạo nhiệt khi hoạt động không?
A bộ phận điện tử có thể liên tục phát ra 200 W, 450 W, 800 W hoặc hơn tùy thuộc vào sản phẩm.
Nhiệt độ đó phải được kiểm soát trong quá trình kiểm tra.
Điều này đặc biệt quan trọng ở nhiệt độ thấp.
Xem xét hai thiết lập thử nghiệm có kích thước bên ngoài giống hệt nhau.
Setup A:
20 kg bộ phận kim loại không cấp điện
Setup B:
20 kg bộ phận điện tử có nguồn sản sinh 800 W
Chúng chiếm cùng một không gian.
Chúng không áp đặt cùng một nhu cầu nhiệt.
Tương tự, chuyển từ 408 L sang 800 L giải quyết vấn đề
Cấu hình buồng phải được kiểm tra theo điều kiện thực tế của kiểm tra.
Nếu tốc độ chuyển đổi nhiệt độ cũng là một phần yêu cầu, hãy so sánh riêng thay vì giả định kích thước danh nghĩa của buồng quyết định hiệu suất dốc. Hướng dẫn tốc độ tăng nhiệt độ của chúng tôi
Năm kiểm tra trước khi chọn kích thước buồng
Khi bạn đã thu hẹp lựa chọn xuống còn 225 L so với 408 L, hoặc 408 L so với 800 L, hãy tạm dừng so sánh số lít.
Thay vào năm mục này.
1. Kích thước nội bộ
Bắt đầu với phong bì đã nạp đầy đủ:
Chiều rộng × Chiều cao × Chiều sâu
không chỉ bộ vỏ sản phẩm.
Nếu có rack, hãy bao gồm nó. Nếu đầu nối nhô ra 80 mm, hãy bao gồm nó. Nếu cáp không thể uốn cong 90 độ ngay lập tức, hãy tính đến điều đó.
2. Mở cửa
Thiết lập thử nghiệm đã lắp ráp có thể thực sự vào buồng không?
Nếu thiết bị sẽ được lắp ráp bên trong, có đủ quyền truy cập để lắp đặt không?
Một không gian làm việc lớn phía sau một khe mở nhỏ hơn có thể thay đổi hoàn toàn kế hoạch tải.
3. Đường dẫn luồng khí
một DUT có thể vừa vặn về mặt vật lý nhưng vẫn là tải không tốt.
Bề mặt phẳng lớn, giá đỡ dày đặc và tấm cố định chắc chắn có thể hạn chế lưu thông. Đó là lý do tại sao quy tắc cố định "DUT có thể chiếm X% thể tích buồng" chỉ là một lối tắt sàng lọc.
Geometry quan trọng.
4. DUT + Khối lượng gá
Không chỉ trích dẫn trọng lượng sản phẩm nếu một thiết bị nặng sẽ còn bên trong buồng.
A DUT 12 kg gắn trên một bộ gá nặng 25 kg không phải là tải thử 12 kg.
Đây là hệ thống có tải
5. Tải Nhiệt Trực Tiếp
Đối với kiểm tra nguồn điện, cung cấp mức tỏa nhiệt tối đa dự kiến tính bằng watt.
Đừng cho rằng chọn 800 L thay vì 408 L sẽ tự động giải quyết vấn đề tải nhiệt đang hoạt động.
Điều đó yêu cầu kiểm tra hiệu suất.
Từ Kích thước Buồng đến Cấu hình GDW / GDJS
Khi yêu cầu không gian làm việc đã được thu hẹp, câu hỏi tiếp theo là môi trường mà buồng phải tạo ra.
Đối với cấu hình ITM-LAB, sự phân biệt cơ bản rất đơn giản.
Kiểm tra nhiệt độ
GDW Phòng thử nhiệt độ
Các dải nhiệt độ có thể cấu hình bao gồm:
−20°C / −40°C / −70°C đến +150°C
Kiểm tra nhiệt độ + Độ ẩm
GDJS Phòng kiểm tra nhiệt độ & độ ẩm
Đối với các ứng dụng nhiệt độ-độ ẩm, cần xác định cùng nhau giữa nhiệt độ và độ ẩm.
Lúc này, yêu cầu thiết bị trở nên hữu ích hơn nhiều.
Thay vì:
"Trích dẫn buồng 408 L."
bạn có thể có:
408 L class workspace
−40°C đến +150°C
20–98% RH
4 DUTs
32 kg DUT + khối lượng thiết bị
450 W tải nhiệt tối đa
Bây giờ cấu hình buồng có thể được đánh giá dựa trên yêu cầu kiểm tra thực tế.
Ví dụ đã làm: 225L, 408L hoặc 800L?
Hãy quay lại với bốn bộ điều khiển ô tô.
DUT: Mô-đun điều khiển điện tử
Cố định: Giá đỡ thép không gỉ
Maximum Heat Load: 450 W
Nhiệt độ: −40°C đến +85°C
Chúng ta đã biết bốn sản phẩm trần chiếm khoảng thời gian:
90.72 L
Điều đó không trả lời câu hỏi về kích thước buồng.
225L có thể hoạt động không?
Có thể.
Trước tiên hãy bố trí cả bốn DUT.
Nếu chúng yêu cầu bố trí một lớp rộng, chiều rộng và chiều sâu bên trong có thể trở nên hạn chế. Nếu sử dụng hai kệ, chiều cao và sự lưu thông giữa các kệ trở nên quan trọng hơn.
Sau đó thêm giá đỡ và cáp.
Câu trả lời phụ thuộc vào phong bì được nạp kết quả.
Những thay đổi gì ở 408L?
Cấu hình 408 L có thể cung cấp khoảng trống thực tế hơn quanh giá đỡ, dễ dàng đi dây cáp và linh hoạt hơn trong việc tải.
Nhưng điều đó vẫn cần được kiểm tra với kích thước bên trong thực tế.
Có cần 800L không?
Không tự động.
Nếu cả bốn DUT đều vừa vặn với cấu hình 408 L dự kiến và hiệu suất tải đủ tốt, không gian làm việc bổ sung có thể không đáp ứng được yêu cầu hiện tại.
Tuy nhiên, nếu phòng thí nghiệm dự kiến kiểm tra tám hoặc mười hai DUT mỗi lần chạy, thì cấu hình 800 L có thể đáng để đánh giá về thông lượng.
Vậy đường dẫn chọn không phải:
90.72 L DUT → Chọn buồng tiếp theo trên 90.72 L
Nó là:
Đó là cách lựa chọn phòng môi trường hợp lý hơn nhiều.
Tôi cần buồng môi trường kích thước nào?
Để chọn nhanh lần đầu, sử dụng chuỗi sau:
1. Đo DUT.
2. Xác định số lượng DUT sẽ được kiểm tra cùng lúc.
3. Xác nhận hướng tải thực tế.
4. Thêm thiết bị hoặc giá đỡ.
5. Định nghĩa W × H × D đầy đủ đã tải.
6. Kiểm tra cửa buồng và khoảng trống lưu thông.
7. Thêm DUT và khối lượng gái.
8. Nếu được cấp điện, xác định tải nhiệt sống tối đa.
9. Xác định các yêu cầu về nhiệt độ, độ ẩm và chuyển tiếp.
Chỉ khi đó so sánh:
100 L so với 225 L so với 408 L so với 800 L so với 1000 L
Đừng chọn số lít rồi cố gắng làm cho bài kiểm tra vừa vặn.
Định nghĩa bài kiểm tra trước. Chọn buồng thứ hai.
Những gì nên gửi kèm RFQ Phòng Môi trường của bạn
RFQ hữu ích không cần phải dài.
Đối với kích thước buồng, các đầu vào này có giá trị hơn so với chỉ yêu cầu dung lượng danh định:
Một ảnh sản phẩm, ảnh chụp màn hình CAD hoặc phác thảo tải đơn giản thường đủ để giải quyết các câu hỏi mà giá trị lít không thể giải quyết.
FAQ
Tôi cần buồng môi trường kích thước bao nhiêu?
Bắt đầu với toàn bộ phong bì đã nạp thay vì chỉ ổ DUT. Xác định kích thước DUT, số lượng, hướng, giá đỡ hoặc giá đỡ, yêu cầu cửa, khoảng cách lưu lượng không khí, tổng khối lượng tải và bất kỳ tải nhiệt sống nào. Sau đó so sánh các yêu cầu đó với kích thước bên trong và hiệu suất chịu tải của các buồng ứng viên.
225L hay 408L tốt hơn cho nhiều DUT?
Không kích thước nào tự động tốt hơn. Buồng 225 L có thể đủ cho nhiều DUT nhỏ gọn được bố trí hiệu quả, trong khi buồng 408 L có thể cung cấp thiết bị, cáp và không gian lưu thông thực tế hơn. Xác định bố cục tải trước khi chọn giữa chúng.
DUT có thể chiếm bao nhiêu phần trong buồng
vũ khí?Không có tỷ lệ phần trăm chung nào đảm bảo điều kiện tải hợp lệ. Tỷ lệ thể tích có thể giúp xác định một hệ thống rõ ràng đông đúc, nhưng hình dạng DUT, thiết kế thiết bị và tắc nghẽn luồng không khí vẫn cần được đánh giá.
DUT có động cơ có cần buồng môi trường lớn hơn không?
Không nhất thiết. Một DUT có nguồn điện yêu cầu đánh giá tải tải nhiệt
Tôi có nên mua buồng lớn hơn để thử nghiệm trong tương lai không?
Điều này có thể hợp lý khi các kích thước DUT trong tương lai, số lượng lô hoặc yêu cầu về gá đã được xác định hợp lý. Nếu yêu cầu trong tương lai chưa rõ, việc mở rộng buồng phóng phóng đại quá mức có thể làm tăng diện tích và dung lượng hệ thống mà không giải quyết được nhu cầu kiểm tra cụ thể.
Chọn buồng xung quanh bài kiểm tra
Không có tiến trình tự nhiên nào nói rằng:
Small product → 100 L
Medium product → 408 L
sản phẩm lớn → 1000 L
Lựa chọn buồng thực tế còn kém gọn gàng hơn thế.
Một buồng 225 L có thể hoàn toàn đủ cho một dự án nhưng lại hơi nhỏ cho một DUT khác có thể tích vật lý gần như tương tự.
Buồng 408 L có thể được chọn do hình học của thiết bị gá chứ không phải kích thước sản phẩm.
Buồng 800 L có thể hợp lý vì tám mẫu cần chạy cùng lúc.
Và buồng 1000 L có thể không cần thiết ngay cả khi ngân sách cho phép.
Mỗi lần tăng dung lượng buồng nên giải quyết một ràng buộc cụ thể:
Geometry · Load · Fixture · Air flow · Quantity · Throughput
Sau đó có câu hỏi thứ hai:
Buồng có duy trì được môi trường cần thiết với khối lượng tải và nhiệt sinh ra thực tế không?
Giữ hai câu hỏi này tách biệt và việc xác định kích thước buồng môi trường sẽ dễ dàng hơn nhiều.
Trước khi yêu cầu kích thước buồng, hãy gửi phong bì kiểm tra:
Ảnh sản phẩm hoặc bản vẽ tải hàng còn tuyệt vời hơn.
