Tổng quan về sản phẩm

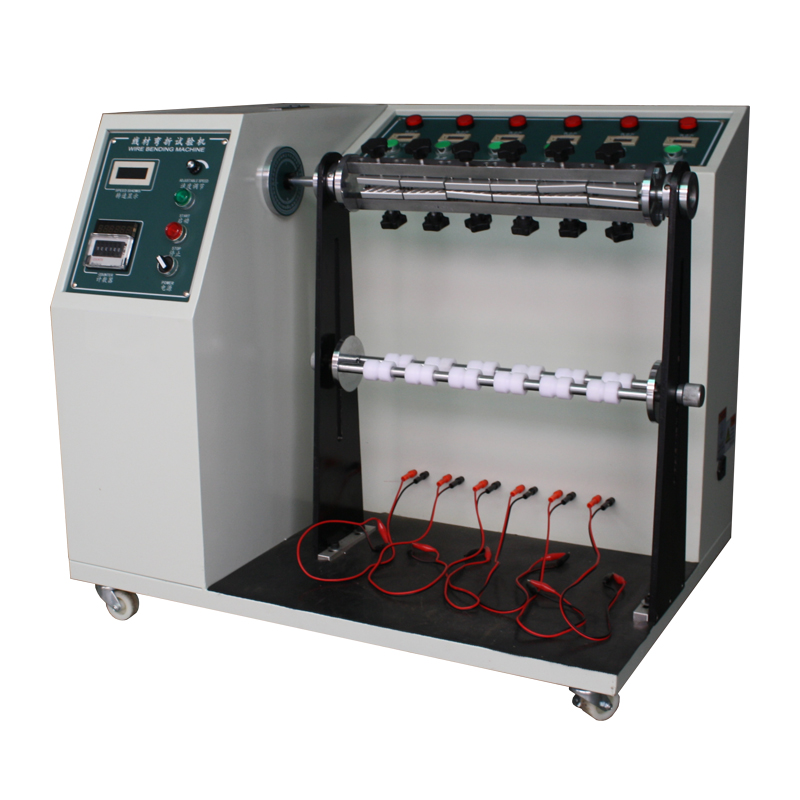

RS-8100 là máy kiểm tra uốn và uốn dây cấp công nghiệp được thiết kế để đánh giá khả năng chống mỏi và tuổi thọ uốn của dây nguồn, dây dẫn phích cắm, cáp DC và cụm dây mềm. Hoàn toàn tuân thủ các tiêu chuẩn an toàn quốc tế bao gồm UL 817, hệ thống này được sử dụng rộng rãi bởi các nhà sản xuất cáp và bộ phận kiểm tra chất lượng trên toàn thế giới.
Trong quá trình hoạt động, các mẫu cáp được cố định trong các đồ đạc chuyên dụng và được căng thông qua trọng lượng có thể điều chỉnh. Máy điều khiển các mẫu thông qua các chu kỳ uốn lặp đi lặp lại ở một góc và tốc độ xác định. Được trang bị PLC tiên tiến và màn hình cảm ứng, hệ thống giám sát tính liên tục của điện trong thời gian thực; Nếu bất kỳ đứt dây lõi bên trong hoặc cung cấp điện không thành công, người kiểm tra sẽ tự động dừng trạm tương ứng và khóa số chu kỳ chính xác.
Điểm nổi bật về kỹ thuật và chuyển động
-
Tuân thủ các tiêu chuẩn toàn cầu: Được thiết kế để đáp ứng UL 817 và các yêu cầu an toàn liên quan đối với bộ dây và dây cấp nguồn.
-
Kiểm tra hàng loạt 6 trạm hiệu quả: Có 6 trạm kiểm tra hoạt động đầy đủ với các đường phát hiện tín hiệu chuyên dụng, cho phép kiểm tra nhiều mẫu đồng thời.
-
Hệ thống truyền động Servo chính xác: Được cung cấp bởi động cơ servo cao cấp cho hành trình đặc biệt êm ái, độ lệch góc tối thiểu và tiếng ồn hoạt động thấp.
-
Cấu hình uốn hoàn toàn có thể tùy chỉnh: Các góc có thể được đặt tùy ý từ 0 đến 180 độ (±90 °) trực tiếp thông qua giao diện màn hình cảm ứng, loại bỏ các giới hạn cơ học.
-
Điều khiển màn hình cảm ứng thông minh: Màn hình cảm ứng PLC trực quan hợp lý hóa đầu vào thông số, cho phép người vận hành cấu hình tốc độ từ 10 đến 60 vòng / phút và chu kỳ mục tiêu lên đến 999.999.
-
Kẹp chống trượt không mài mòn: Hàm cố định được lót bằng đệm cao su chống trượt để đảm bảo độ bám chắc chắn mà không bị kẹp hoặc làm hỏng áo cách điện dây.
Phương pháp kiểm tra và thực hiện
-
Sample Thiết lập: Một đầu của cáp hoặc dây tai nghe được cố định trong thiết bị cố định chính. Mẫu được cố định vào kẹp và được căng bằng đối trọng quy định.
-
Hồ sơ kiểm tra tiêu chuẩn: Hệ thống truyền động dây qua lại trong phạm vi và tốc độ góc uốn đặt trước. Một bộ trọng lượng đầy đủ được bao gồm để phù hợp với các kích thước cáp khác nhau.
-
Tự động gián đoạn: Nếu bất kỳ dây lõi bên trong nào bị đứt hoặc không dẫn điện trong quá trình xoay liên tục, mạch vòng sẽ mở ra và máy sẽ tự động dừng để duy trì số chu kỳ chính xác khi hỏng hóc.
Thông sô ky thuật
| Mục |
Đặc điểm kỹ thuật |
| Mô hình |
RS-8100 · |
| Kiến trúc điều khiển |
Điều khiển PLC với giao diện màn hình cảm ứng màu |
| Năng lực thử nghiệm |
6 Trạm chạy đồng thời |
| Phạm vi góc uốn |
0 đến 180 ° (±90 °) có thể điều chỉnh hoàn toàn thông qua bảng điều khiển cảm ứng |
| Tốc độ kiểm tra |
10 đến 60 vòng / phút có thể điều chỉnh thông qua bảng điều khiển cảm ứng |
| Bộ đếm chu kỳ đặt trước |
0 đến 999.999 chu kỳ với chức năng tự động dừng |
| Trọng lượng căng thẳng |
Bao gồm 6 bộ đầy đủ (trọng lượng 50g, 100g, 200g, 300g, 500g) |
| Hệ thống truyền động |
Động cơ Servo có độ chính xác cao |
| Kích thước thiết bị |
Xấp xỉ 850 x 660 x 1230 mm |
| Trọng lượng thiết bị |
Xấp xỉ 120 kg |
| Điện nguồn |
AC một pha 220V, 50Hz, 0.4KW |
Ứng dụng chính
Máy kiểm tra uốn phích cắm này rất cần thiết để kiểm tra độ tin cậy cấp thành phần và xác minh chất lượng của:
-
Dây cấp nguồn và bộ dây linh hoạt
-
Đường dây điện AC / DC và dây dẫn phích cắm của thiết bị
-
Cáp sạc và dây kết nối điện tử tiêu dùng
-
Dây nịt bên trong ô tô
-
Phòng thí nghiệm thử nghiệm của bên thứ ba và kiểm tra QC nhà máy
Câu hỏi thường gặp
Q: Góc uốn có thể được đặt thành gia số không tiêu chuẩn như 65 hoặc 120 độ không?
A: Vâng. Không giống như các hệ thống cơ học truyền thống bị giới hạn ở các cài đặt trước cố định, RS-8100 sử dụng điều khiển servo được liên kết với bảng điều khiển cảm ứng PLC. Bạn có thể nhập bất kỳ góc chính xác nào trong khoảng từ 0 đến 180 độ tùy thuộc vào tiêu chí thử nghiệm tùy chỉnh của bạn.
Q: Máy có tự động dừng khi dây bị đứt không?
A: Vâng. Mỗi trạm trong số 6 trạm đều có tính năng phát hiện liên tục chuyên dụng. Nếu dây lõi bên trong bị đứt hoặc mất độ dẫn điện trong quá trình xoay liên tục, máy sẽ ngừng chạy và giữ lại tổng số chu kỳ hoàn thành cho mẫu đó.
Q: Làm thế nào để hệ thống ngăn cáp bọc mỏng bị tuột ra ngoài hoặc bị dập nát?
A: Các thiết bị thử nghiệm được lót đặc biệt bằng lớp phủ cao su chống trượt ma sát cao. Thiết kế này giữ chắc chắn dây tại điểm xoay trong quá trình uốn cong trong thời gian dài đồng thời phân phối áp lực kẹp đều để tránh làm hỏng bề mặt.
